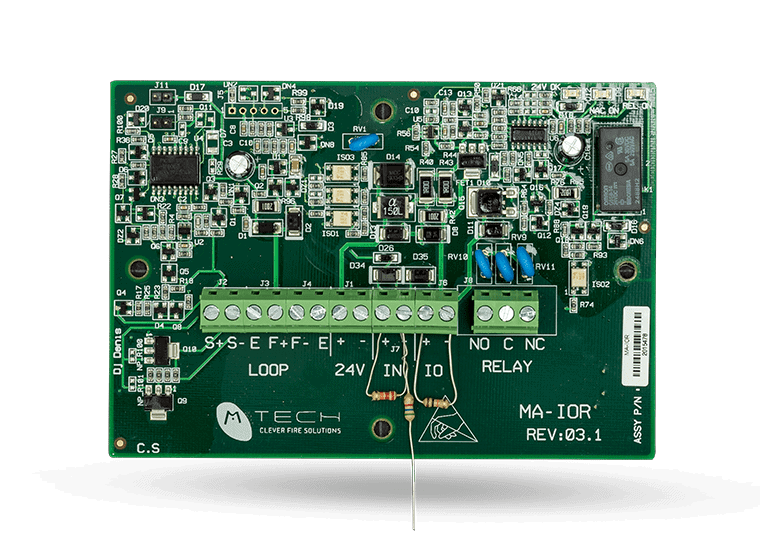

MA-IOR

MA-IORмодуль контроля и управления адресный унифицированный предназначен для контроля сухого контакта и управления внешними устройствами с помощью выхода напряжением 24 В или переключением сухого контакта реле.

Оборудован автоматической защитой от короткого замыкания в шлейфе путем встроенного изолятора, отключающего минус шлейфа от короткозамкнутого участка.

Контролирует наличие питания от внешнего источника питания и при его пропаже передает на ППКУП сигнал неисправности.

Основные функции:

Контроль состояния входа, нормально открытого или закрытого сухого контакта;
Управляемый выход 24В;
Управляемое переключающее реле;
Контроль наличия внешнего электропитания;
Изолятор короткого замыкания в адресном шлейфе;
Светодиодная индикация состояния выходов и наличия внешнего питания;

Сервисные операции:

Программная адресация с ППКУП или ручного программатора-тестера MA-100Pro;

Особенности и Преимущества:

Непрерывная передача данных на ППКУП о состоянии входа, выходов, наличия внешнего питания и исправности прибора;
Универсальность – заменяет несколько однозадачных адресных приборов;
Высокая помехозащищённость, механическая и электрическая прочность, устойчивость к агрессивным факторам среды;
Простота установки и обслуживания;
Минималистичный, современный дизайн;

Описание и технические характеристики:

Модель	MA-IOR
Наименование	Модуль контроля состояния сухого контакта (адресная метка)
Стандарты и нормы проектирования:	ТР-ЕАС 043/2017, СП 484.1311500.2020, СП 485.1311500.2020, СП 486.1311500.2020

Спецификация

Световая индикация	Встроенная светодиодная индикация: дежурного режима, активации управляемого выхода 24В, активации реле.
Время готовности к работе после включения	2 секунды
Время готовности к работе после сброса состояния	2 секунды
Контроль исправности линии входа	Обрыв, замыкание
Контроль исправности линии управляемого выхода 24В	Обрыв, замыкание, перегрузка
Вид управляемого контакта реле	Сухой переключающий
Сечение подключаемых жил кабеля	От 0.82 до 2.5 мм²

Электрические Параметры

Ток потребления от шлейфа в обычном состоянии	До 1 мА
Ток потребления от шлейфа в режиме тревоги	До 2 мА
Напряжение в адресном шлейфе	18-30 В
Внешний источник питания	20-30 В постоянного тока, до 80 Вт
Коммутируемое напряжение управляемым реле	До 250В переменного тока или до 30В постоянного тока
Коммутируемый ток управляемым реле	До 5 А
Ток управляемого выхода 24В	До1.2 А
Ток включения защиты от перегрузки управляемого выхода 24В	До2.5 А

Физические Параметры

Температура окружающей среды	От -10°C до + 60°C
Относительная влажность воздуха	До 95%
Материал корпуса	PC/ABS
Вес	92 г
Степень защиты	IP68 (в корпусе)
Устойчивость к синусоидальной вибрации	0,5g ускорение при 10-150 Гц
Устойчивость к механическим ударам	1,9 Дж
Устойчивость к электромагнитным помехам	Класс 3
Помехоэмиссия на частотах 30-1000 МГц	< 30 мкВ/м
Габаритные размеры	Ширина - 130 мм; Высота - 90 мм; Глубина 20 мм.

Совместимость

MA-1000 производства MTech
