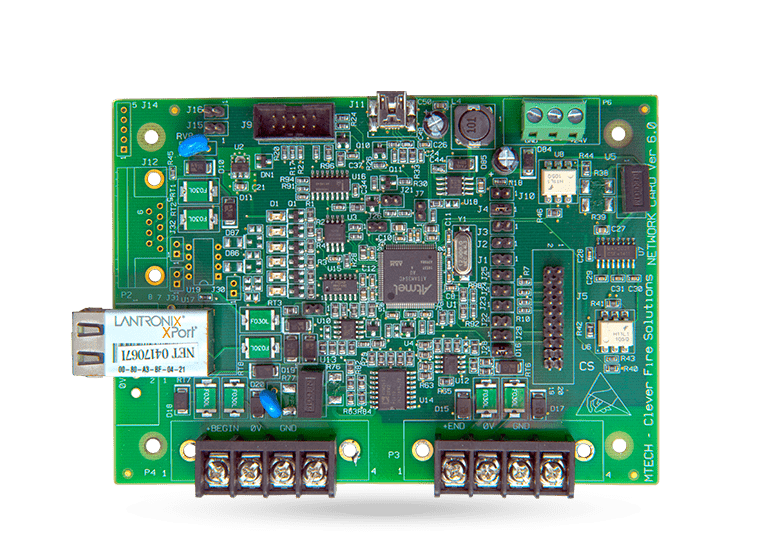

MA-NET TCP/IP

MA-NET TCP/IP Сетевой модуль связи TCP/IP предназначен для создания сети системы пожарной сигнализации и управления, созданной на базе приборов ППКУП производства MTech LTD. Модуль также можно использовать как усилитель для увеличения длинны шлейфа связи сети RS-485 или как точка доступа LAN. Всего в качестве усилителей можно установить до 7 модулей в одной системе.

Функциональность системы:

Объединение до 32 ППКУП в единую сеть;
Усилитель сети RS-485;
Точка доступа LAN;
Гальваническая развязка участков сети RS-485;
Возможность независимой установки с отдельным источником питания;
Энергонезависимая память на 8000 событий в системе;
Светодиодная индикация неисправностей, состояния связи и наличия питания;
Адрес модуля соответствует адресу прибора ППКУП, к которому подключен. В случае использования в качестве точки доступа, адрес устанавливается группой перемычек;

Особенности и Преимущества:

Высокая помехозащищённость, механическая и электрическая прочность, устойчивость к агрессивным факторам среды;
Непрерывная передача данных об исправности электронного узла и состоянии линии связи;
Готовность к работе сразу после подключения;
Универсальность – адаптер сети, точка доступа или репликатор сети;
Простота установки и обслуживания;

Описание и технические характеристики:

Модель	MA-NET TCP/IP
Наименование	Сетевой модуль связи TCP/IP
Стандарты и нормы проектирования:	ТР-ЕАС 043/2017, СП 484.1311500.2020, СП 485.1311500.2020, СП 486.1311500.2020

Спецификация

Время готовности к работе после включения:	5 секунд
Время готовности к работе после сброса состояния:	5 секунд
Количество подключаемых ППК и УП ППКУП:	До 32
Количество модулей MA-NET RS-485 и MA-NET TCP/IP в сети:	До 39
Количество используемых модулей в качестве усилителей:	До 7
Длинна линии связи между MA-NET RS-485 и/или MA-NET TCP/IP:	До 1 км
Линия сети связи:	Кольцевая и радиальная. Разветвление не допускается
Гальваническая развязка:	Да
Скорость передачи данных по сети:	До 56 кб/с
Протоколы связи:	Частный протокол связи MTech TCP/IP

Электрические Параметры

Напряжение питания:	24 В постоянного тока
Потребление тока:	До 100 мА

Физические Параметры

Температура окружающей среды:	От -10°C до + 50°C
Относительная влажность воздуха:	До 95%
Вес:	99 г
Габаритные размеры:	Ширина - 100 мм; Высота - 140 мм; Глубина 18.5 мм.

Совместимость

MA-1000, MA-1000A, MA-1, M-1 производства MTech

MA-NET TCP/IP
